      Het verankeringssysteem met de grootste mate van veiligheid in gescheurd beton

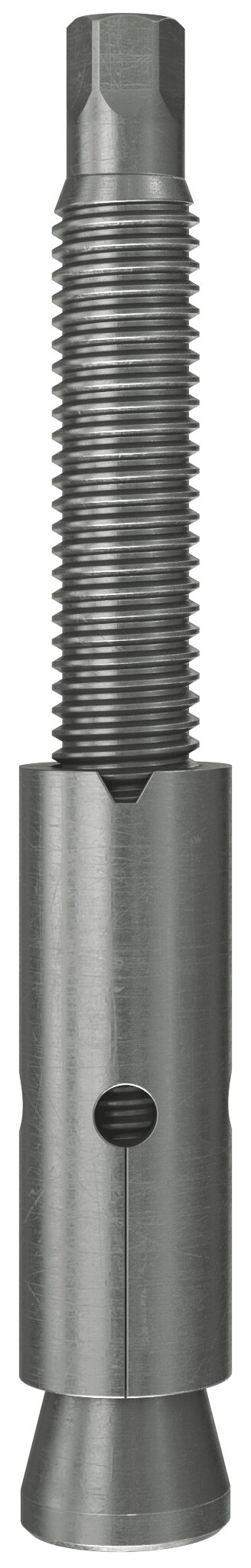

      Zykon-anker voor vluchttrapbevestiging FZA-ST A4

      Het achter snijdend fischer ZYKON-anker FZA ST is een anker van roestvast staal. Het achter snijdend fischer ZYKON-anker FZA ST is ideaal om buitenshuis overeenkomstig DIN klimijzers in beton te bevestigen. In een arbeidscyclus wordt het achter snijdende boorgat met de speciale boor FZUB geboord. Het achter snijdend anker wordt in de tijdsbesparende voorsteekmontage geplaatst. Met het montagehulpstuk FZE Plus wordt de spreidhuls over de conus gedrukt en vult het achter snijdende boorgat helemaal op. Dit zorgt ook bij grotere scheurbreedtes voor maximale veiligheid.
      Productvarianten
      Afbeeldingen downloaden

      Productvarianten

      2 Variantes del producto
      Vereiste boor FZUB
      Vereist montagehulpstuk
      Boordiameter
      Max. dikte aanbouwdeel
      Draad
      Sleutelwijdte
      Visto 2 de 2 variante (s)

      Productomschrijving

      Voordelen
      • De speciale achter snijdende ZYKON-techniek maakt een passende verbinding mogelijk en zorgt voor maximale veiligheid, ook in grotere scheuren.
      Youtube VideoYoutube VideoYoutube Video

      Toepassing en goedkeuring

      Toepassingen
      • Trapijzers (FZA-ST)
      Bouwmaterialen
      Goedgekeurd voor:
      • Beton C20/25 tot C50/60, gescheurd en ongescheurd
      Tevens geschikt voor:
      • Beton C12/15
      • Natuursteen met hoge dichtheid
      De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.
      Certificering
      • ETA-98/0004
      • DoP No. 0208

      Montage instructies

      Functie
      • De FZA ST is geschikt voor de voorsteekmontage.
      • Het achter snijdend boorgat wordt met behulp van de speciale boor FZUB geboord.
      • Nadat het doorsteekanker in het boorgat is geplaatst wordt de spreidhuls met het montagegereedschap over de conus gedrukt en het achter snijdende boorgat helemaal opgevuld.
      • Aansluitend kan het montagestuk worden gemonteerd (bijv. klimijzer)
      Installation FZA-ST
      1 / 7
      • 1
        Installation FZA-ST
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
