De pijpbeugel met twee schroeven en snelsluiting

Pijpbeugel FRS Plus

D fischer Pijpklem FRS Plus is een pijpklem met twee bouten van gegalvaniseerd staal in de materiaalkwaliteit DD11 met combinatieschroefdraad M 8/M 10 en een geluidsisolatiecertificaat. De Plus-snelsluiting maakt een eenvoudige en tijdsbesparende montage mogelijk. Door de uitvoering met twee bouten is een optimale aanpassing aan de pijpdiameter mogelijk. In combinatie met de combi-aansluitschroefdraad wordt de flexibiliteit verhoogd. Zo kunnen pijpleidingen met een uitwendige diameter van 12 - 119 mm en draadstang of stokschroef binnenshuis worden bevestigd. De pijpklem voldoet met een chloor- en siliconenvrije geluiddempende laag aan de eisen van DIN 4109.

Productvarianten

Afbeeldingen downloaden

Productvarianten

11 Product varianten

Metrisch draad

Nominale grootte

Spanbereik

Breedte

Hoogte

Breedte x dikte klemband

11 van 11 artikelen bekeken

Voordelen

De snelsluiting maakt een eenvoudige en tijdbesparende montage mogelijk.
De speciale klinksluiting garandeert een veilige pijpmontage, zonder dat de beugel openspringt.
De geluiddempende inlage zit goed vast en kan bij het uitlijnen van de buizen niet uit de beugel vallen.
De aansluitmoer met gecombineerde M8/M10-draad maakt een optimaal voorraadbeheer mogelijk.
Door het systeem met twee schroeven is een optimale aanpassing aan de buitendiameter van de buis mogelijk.
De schroeven kunnen niet worden verloren, wat een probleemloze montage garandeert.

Eigenschappen

Materiaal: staal DC01 (materiaalnr. 1.0330) volgens EN 10130
Verzinking: elektrolytisch verzinkt, 5 - 9 µm
Aansluitmoer: weerstandgelast, M8 / M10, SW 13
Sluitschroef: platte schroef met combinatie van sleuf- en kruiskop
Geluiddempende inlage materiaal: EPDM, chloor- en siliconenvrij
Geluidsisolatie: voor DIN 4109
Temperatuurbereik: -40 °C tot +100 °C
Hardheid: 55 ± 5° Shore A
Brandgedrag DIN 4102: klasse B2

Toepassingen

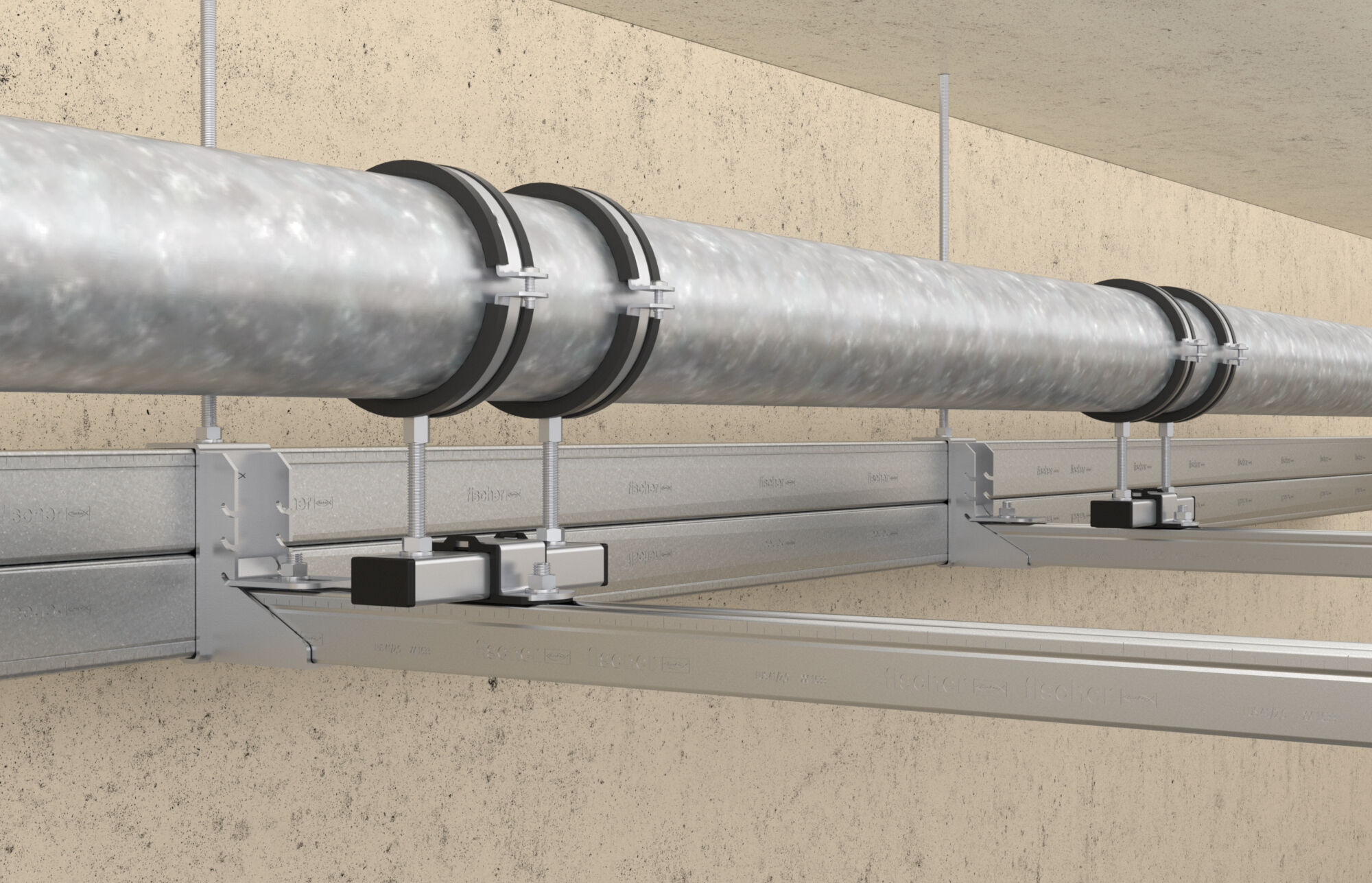

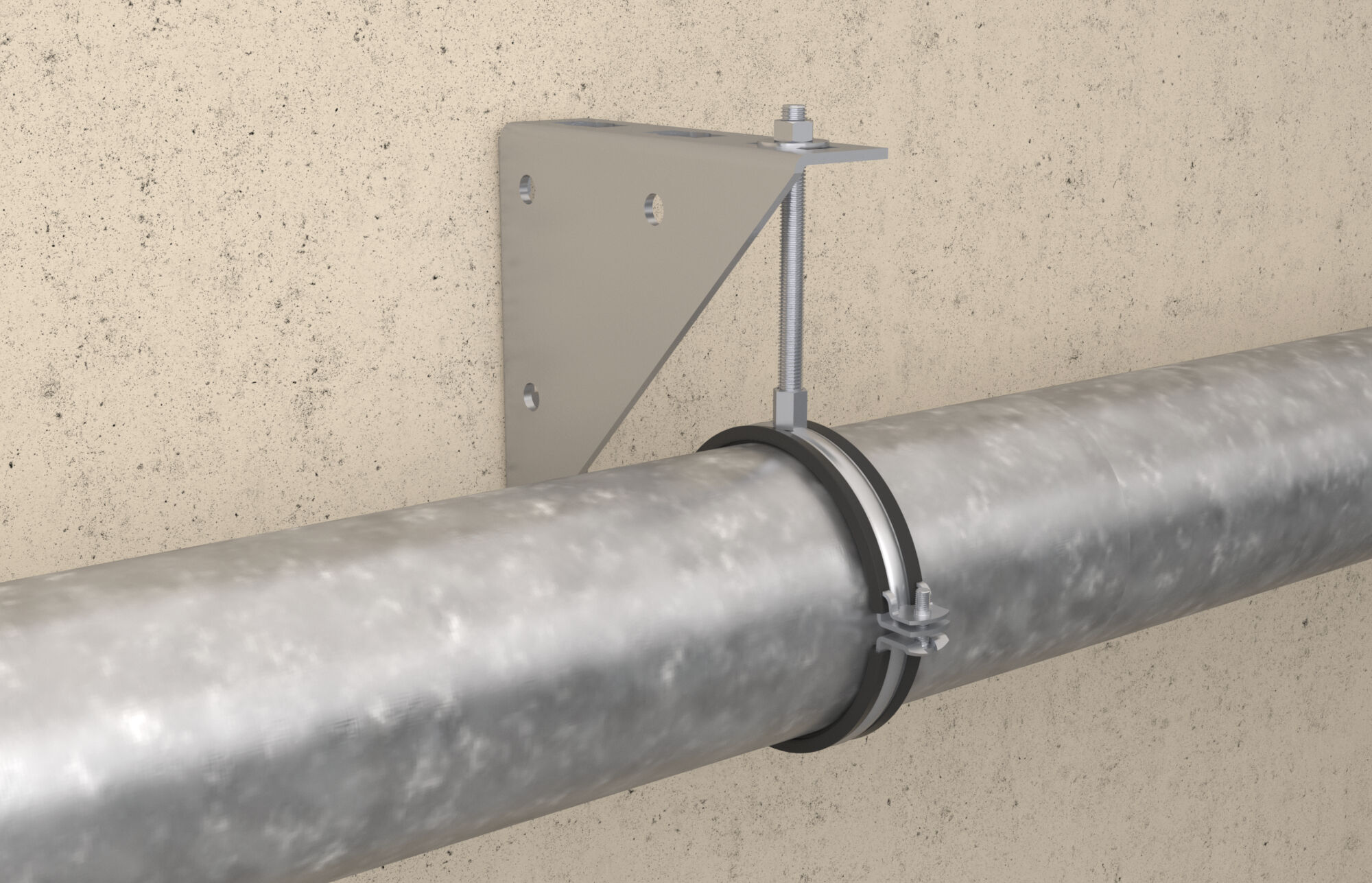

Voor simpele en snelle montage van leidingen middels draadstangen of stokschroeven

Certificering

FEB/FS-75/13 - 3

Installation FRS Plus

1 / 4

1
2
3
4

Metrisch draad ( A )	M8 / M10
Nominale grootte	1/4 in
Spanbereik ( D )	12 - 15 mm
Breedte ( B )	59 mm
Hoogte ( H )	41 mm
Breedte x dikte klemband ( b x s )	20 x 1,25 mm
Hoogte ( Z )	28 mm
Sluitschroef	M5
Max. aanbevolen statische belasting ( N_empf. )	0,8 kN
Inhoud	—
Hoeveelheid	100 St.
GTIN (EAN-Code)	4006209794401

Metrisch draad ( A )	M8 / M10
Nominale grootte	3/8 in
Spanbereik ( D )	15 - 19 mm
Breedte ( B )	63 mm
Hoogte ( H )	45 mm
Breedte x dikte klemband ( b x s )	20 x 1,25 mm
Hoogte ( Z )	30 mm
Sluitschroef	M5
Max. aanbevolen statische belasting ( N_empf. )	0,8 kN
Inhoud	—
Hoeveelheid	100 St.
GTIN (EAN-Code)	4006209794418

Metrisch draad ( A )	M8 / M10
Nominale grootte	3/4 in
Spanbereik ( D )	25 - 30 mm
Breedte ( B )	74 mm
Hoogte ( H )	56 mm
Breedte x dikte klemband ( b x s )	20 x 1,25 mm
Hoogte ( Z )	35 mm
Sluitschroef	M5
Max. aanbevolen statische belasting ( N_empf. )	0,8 kN
Inhoud	—
Hoeveelheid	100 St.
GTIN (EAN-Code)	4006209794432

Metrisch draad ( A )	M8 / M10
Nominale grootte	1 1/4 in
Spanbereik ( D )	40 - 45 mm
Breedte ( B )	90 mm
Hoogte ( H )	71 mm
Breedte x dikte klemband ( b x s )	20 x 1,5 mm
Hoogte ( Z )	43 mm
Sluitschroef	M5
Max. aanbevolen statische belasting ( N_empf. )	1 kN
Inhoud	—
Hoeveelheid	50 St.
GTIN (EAN-Code)	4006209794456

Metrisch draad ( A )	M8 / M10
Nominale grootte	2 in
Spanbereik ( D )	55 - 61 mm
Breedte ( B )	100 mm
Hoogte ( H )	87 mm
Breedte x dikte klemband ( b x s )	20 x 1,5 mm
Hoogte ( Z )	51 mm
Sluitschroef	M5
Max. aanbevolen statische belasting ( N_empf. )	1 kN
Inhoud	—
Hoeveelheid	50 St.
GTIN (EAN-Code)	4006209794470
