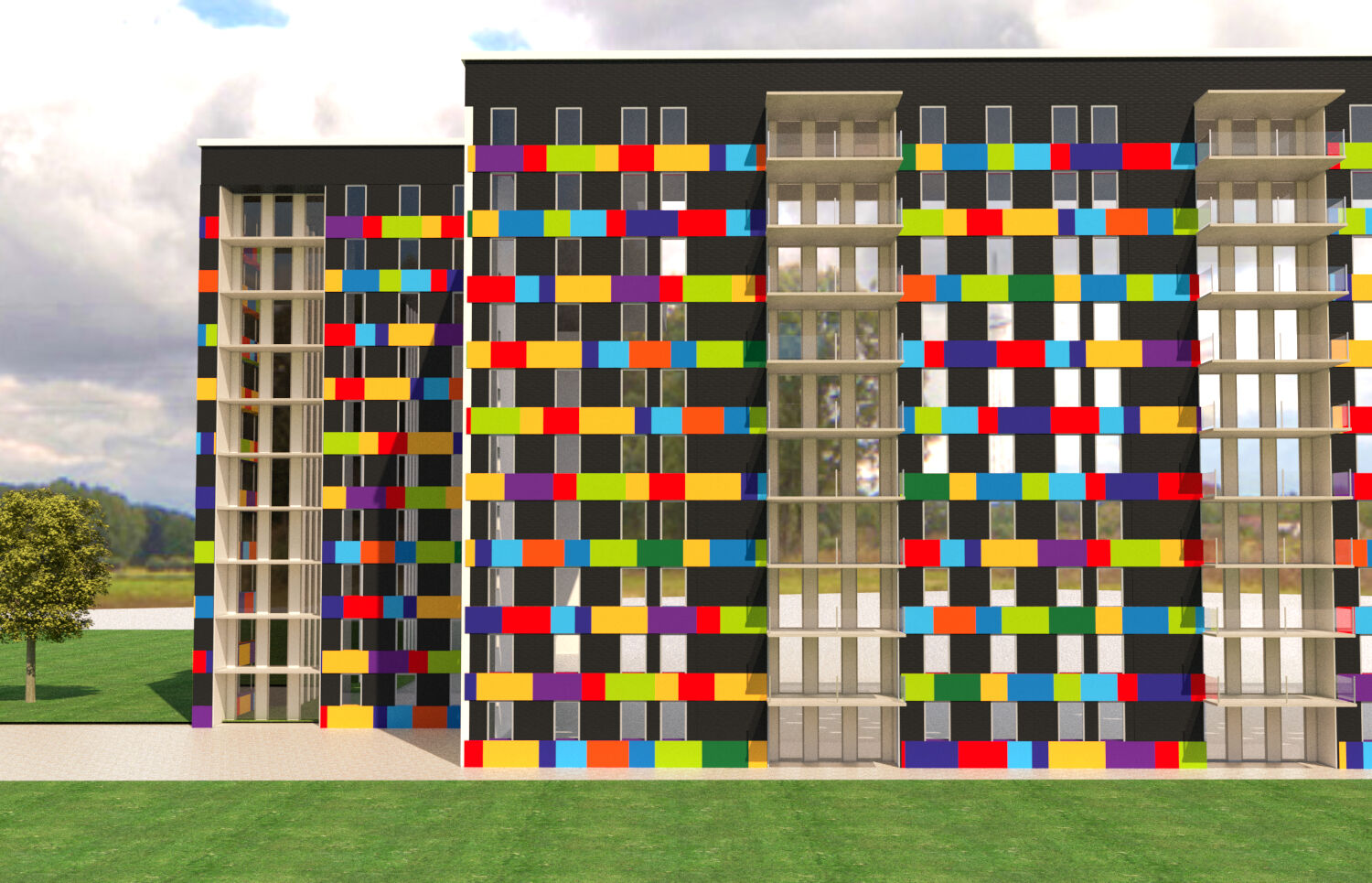

  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Application Picture
      N° art. 532885

      Système de consolidation de double murs FWS II-A 230

      Variantes
      Téléchargement d'images
      Caractéristiques principales
      • Haute résistance au cisaillement grâce au grand diamètre du boulon. Cela signifie qu'il faut moins d'ancrages de rénovation pour chaque plaque.
      • Installation rapide : Le trou de forage peut être percé en une seule étape à l'aide de forets diamantés standard. Cela permet d'économiser des coûts.
      • Montage à partir de 80 mm d'épaisseur de couche portante.
      • Agrément des autorités de la construction.
      • Nouveau concept de design pour un design sûr et économique.

      Les avantages / Description du produit

      La solution économique pour la consolidation de panneaux de façade triple peau.
      Avantages
      • Grâce à son grand diamètre d'ancrage, le FWS II atteint une capacité de cisaillement élevée. Le nombre d'ancrages de reconstruction nécessaires pour chaque plaque est ainsi réduit au minimum, ce qui permet de réduire les coûts.
      • Le trou de forage peut être percé en une seule étape à l'aide de forets diamantés standard. Cela permet de progresser rapidement.
      • L'installation est déjà approuvée à partir d'une épaisseur de socle ≥ 80 mm.
      • L'homologation avec une nouvelle stratégie de mesure permet un calcul statique plus sûr et plus économique tout en permettant de documenter les charges dues aux changements de température.
      Le système fischer FWS II st un système pour la sécurisation a posteriori de panneaux muraux extérieurs triple couche en béton. Le système se compose de l'ancrage de reconstruction en acier inoxydable FWS II et du mortier d'injection fischer FIS V. L'ancrage FWS II est scellé dans la couche portante et dans le revêtement de façade avec la résine FIS V. Le revêtement en plastique protège l'isolant de la pénétration de mortier.

      Application et autorisation

      Applications
      • Pour la fixation après installation de panneaux muraux extérieurs à triple paroi
      • Renforcement des panneaux muraux extérieurs pour une isolation extérieure supplémentaire
      Matériaux
      • Panneaux muraux extérieurs à triple couche en béton = C12/15
      * Vous trouverez des informations détaillées sur les matériaux de construction dans le document d'inscription.

      Instructions de montage

      Fonctionnement / Montage
      • Les ancrages FWS II pour consolidation de façades peuvent être posés dans la couche portante et le revêtement de façade avec les résines FIS V, FIS VW ou FIS VS.
      • Le revêtement en plastique rouge protège l'isolant de la pénétration de la résine.
      • Le remplissage correct de l'ancrage avec le revêtement de façade est visible à travers les ouvertures de contrôle sur la tête de l'ancrage.
      Voir les instructions de montage au format PDF
      Mounting Strip 1 Picture
      1 / 8
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture
      • 5
        Mounting Strip 1 Picture
      • 6
        Mounting Strip 1 Picture
      • 7
        Mounting Strip 1 Picture
      • 8
        Mounting Strip 1 Picture

      Données techniques

      homologation DIBt
      Longueur totale (
      l
      )      		230 mm
      Diamètre nominal du trépan (
      dB
      )      		40 - 41 mm
      Profondeur d'ancrage (
      hef
      )      		70 mm
      Ancrages par cartouche de 360 ml 5
      Quantité 5 Pce(s)
      GTIN (EAN-Code) 4048962219838
